ASÍ INSTALAS TU KIT SOLAR DE BALCÓN
La instalación de los sistemas de energía solar para balcones varía según el fabricante, pero en la mayoría de los casos es sencilla y similar. Hay varios soportes que se fijan al panel solar y luego se cuelgan en el barandal del balcón o simplemente se colocan en el balcón o la terraza. Luego, el panel solar se conecta a un inversor que se enchufa directamente en el tomacorriente. Esto permite que la energía generada se inyecte directamente en tu red eléctrica y se utilice para el consumo propio.
A menudo, los sistemas de energía solar para balcones se pueden adquirir junto con el material de montaje necesario, por lo que generalmente no hay preocupaciones sobre la compatibilidad entre el sistema y las piezas de montaje. ¡Y esto también aplica en nuestro caso! Sin embargo, si el sistema y el material de montaje se compran por separado, es importante tener en cuenta las dimensiones y las opciones de montaje de tu sistema. Además, se deben considerar aspectos de seguridad como la altura máxima de montaje y las certificaciones estáticas. Con una mayor altura de montaje, también aumentan las cargas potenciales de viento sobre los paneles. En tales casos, incluso se recomienda montar el panel paralelo al barandal para ofrecer menos resistencia al viento.
La instalación de tu sistema de energía solar para balcones no solo es rápida, sino también muy fácil. Te recomendamos que pidas ayuda a otra persona durante la instalación.
TABLA DE CONTENIDOS
GUÍA FOTOGRÁFICA DE LOS GANCHOS DE BALCÓN
![](https://www.eet.energy/app/uploads/2024/02/01-1024x684.jpg)
![](https://www.eet.energy/app/uploads/2024/02/02-1024x684.jpg)
![](https://www.eet.energy/app/uploads/2024/02/03-1024x684.jpg)

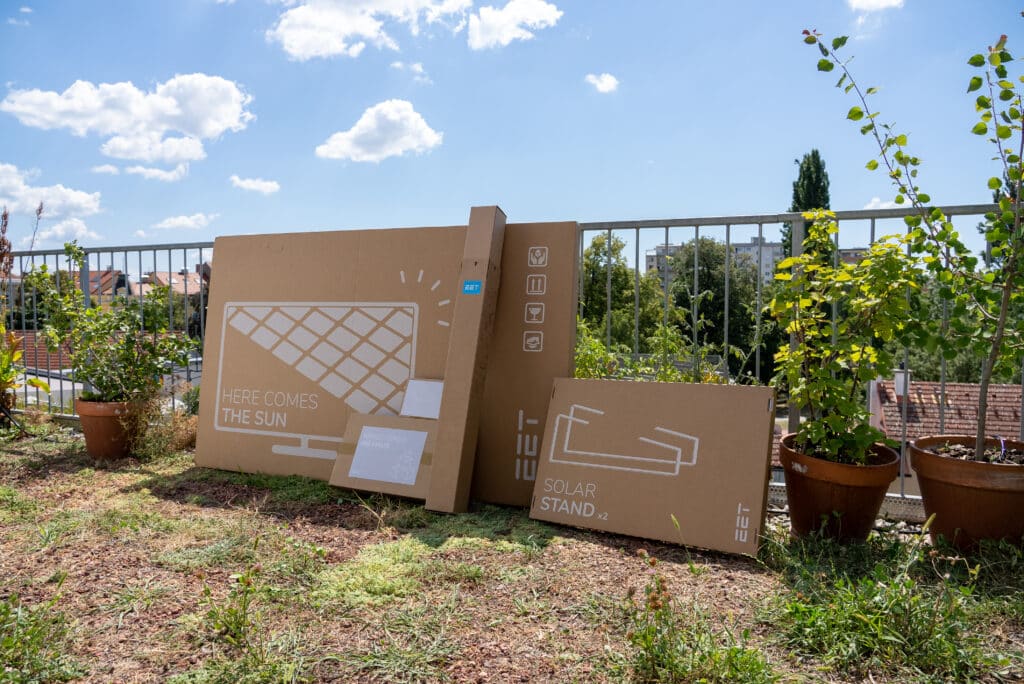

El paquete LightMate o LightMate+ incluye: panel(es) con inversor y ganchos de balcón.

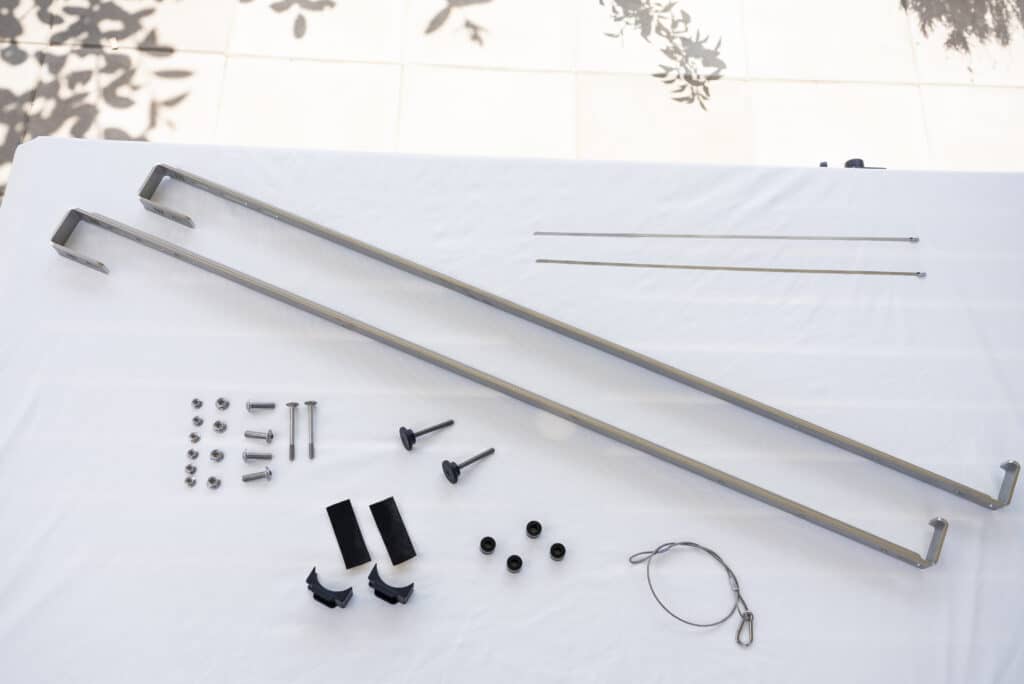

Componentes del conjunto de ganchos de balcón.
Primero determina la posición en la barandilla del
balcón o en el pasamanos.
![](https://www.eet.energy/app/uploads/2024/02/04-1024x684.jpg)
![](https://www.eet.energy/app/uploads/2024/02/05-1024x684.jpg)
![](https://www.eet.energy/app/uploads/2024/02/06-1024x684.jpg)

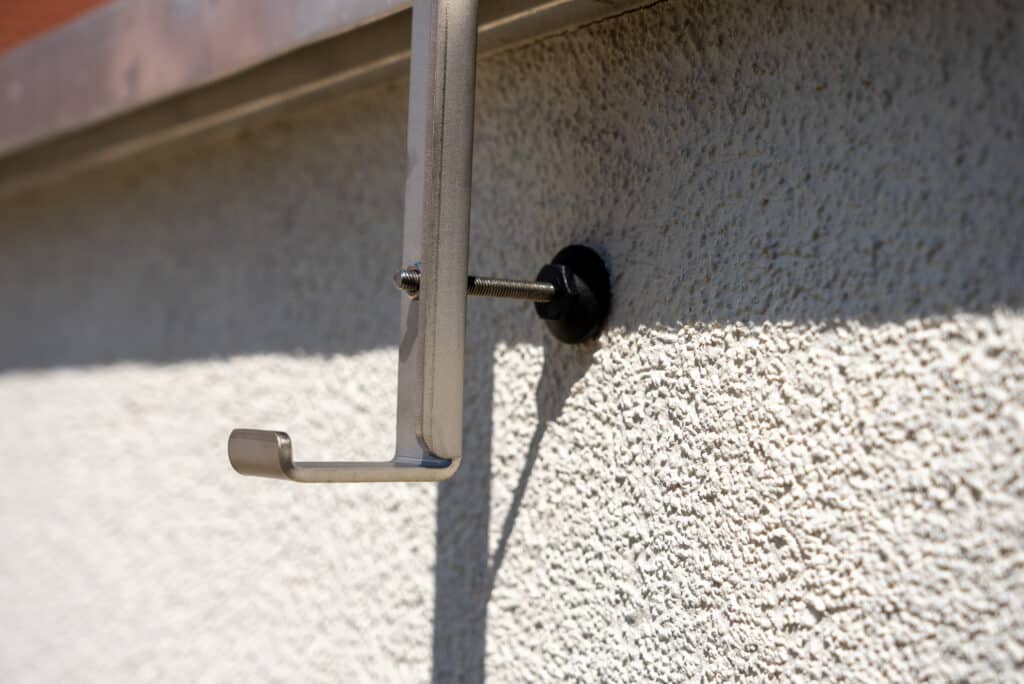

Para ello, atornilla el separador en uno de los tres
orificios inferiores para alinear la posición del panel.

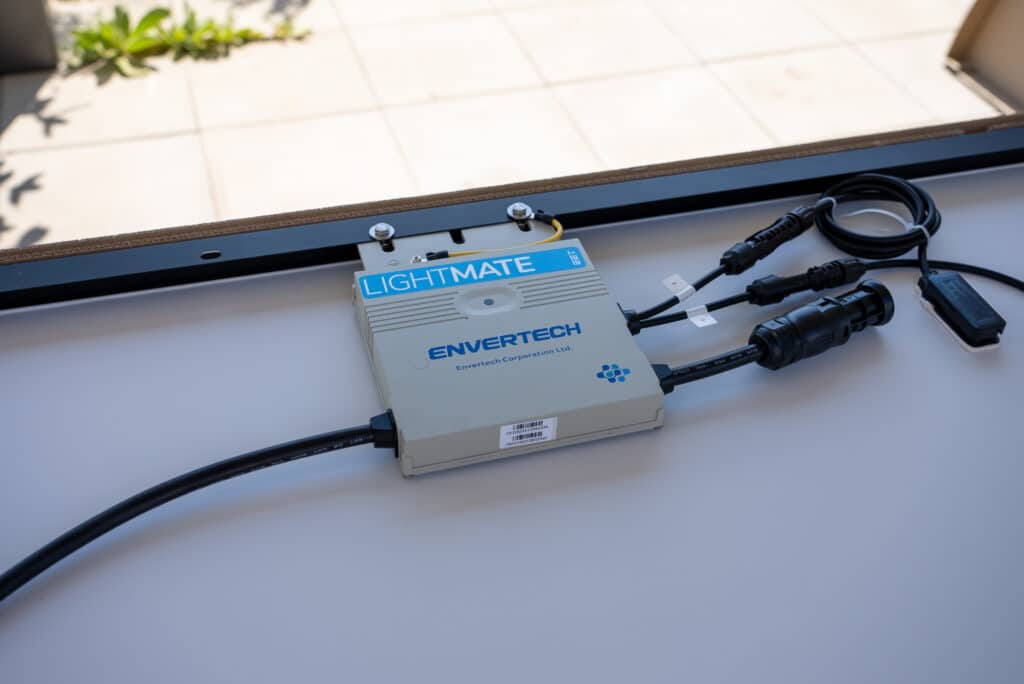

Coloca tu(s) panel(es) con la parte trasera hacia ti
sobre una superficie limpia y lisa.

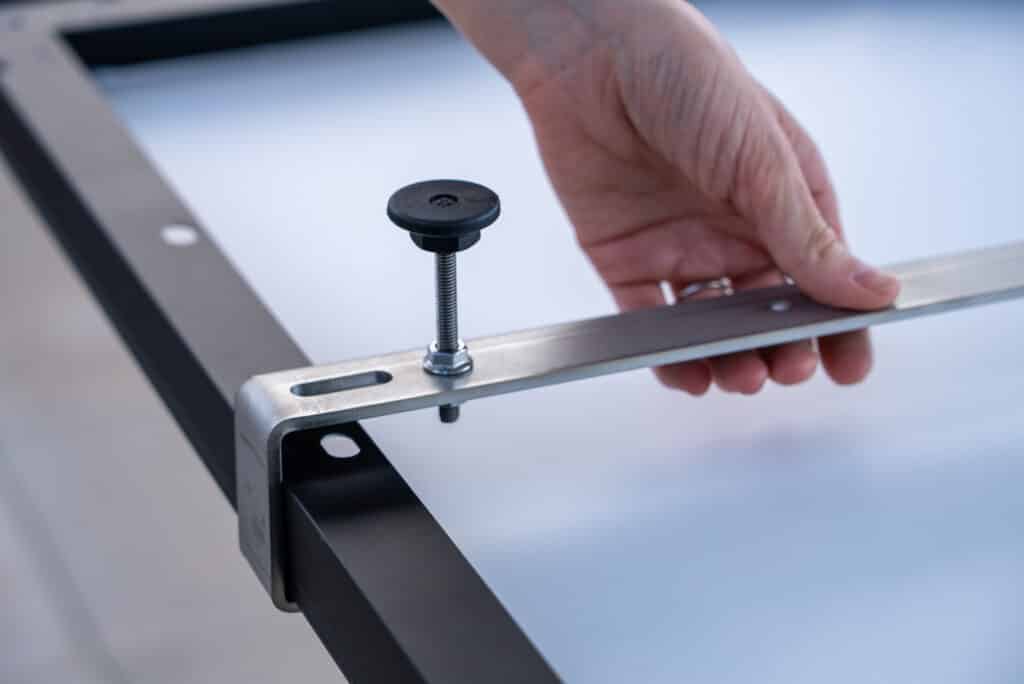

Inserta el marco del panel en el pie del gancho.
![](https://www.eet.energy/app/uploads/2024/02/07-1024x684.jpg)
![](https://www.eet.energy/app/uploads/2024/02/08-1024x684.jpg)
![](https://www.eet.energy/app/uploads/2024/02/09-1024x684.jpg)

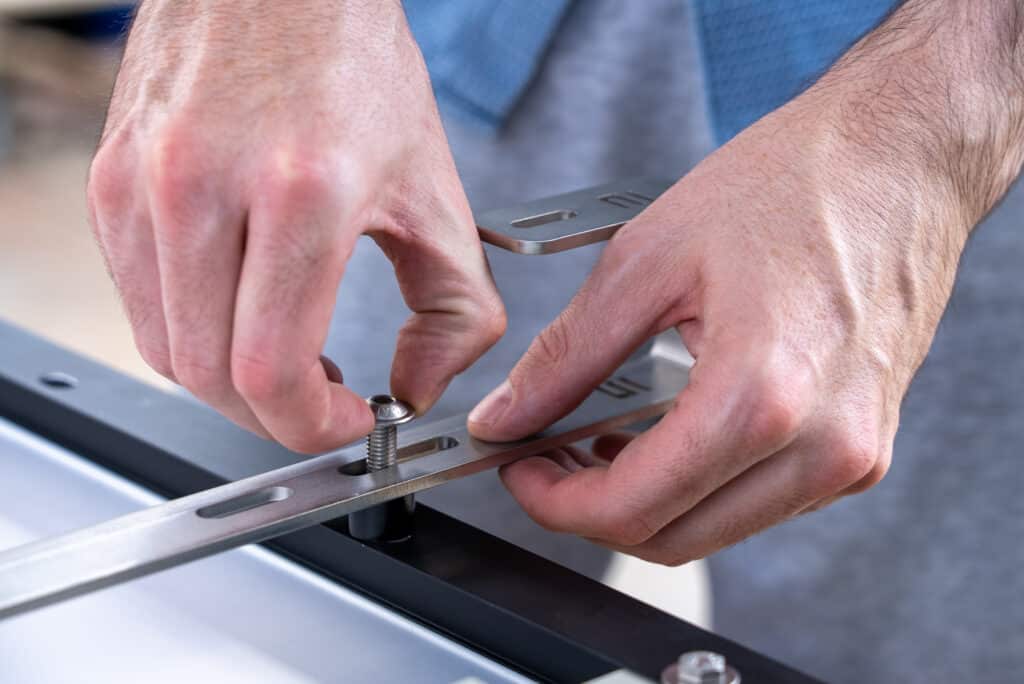

Coloca los separadores negros de plástico entre el gancho y el marco del módulo…

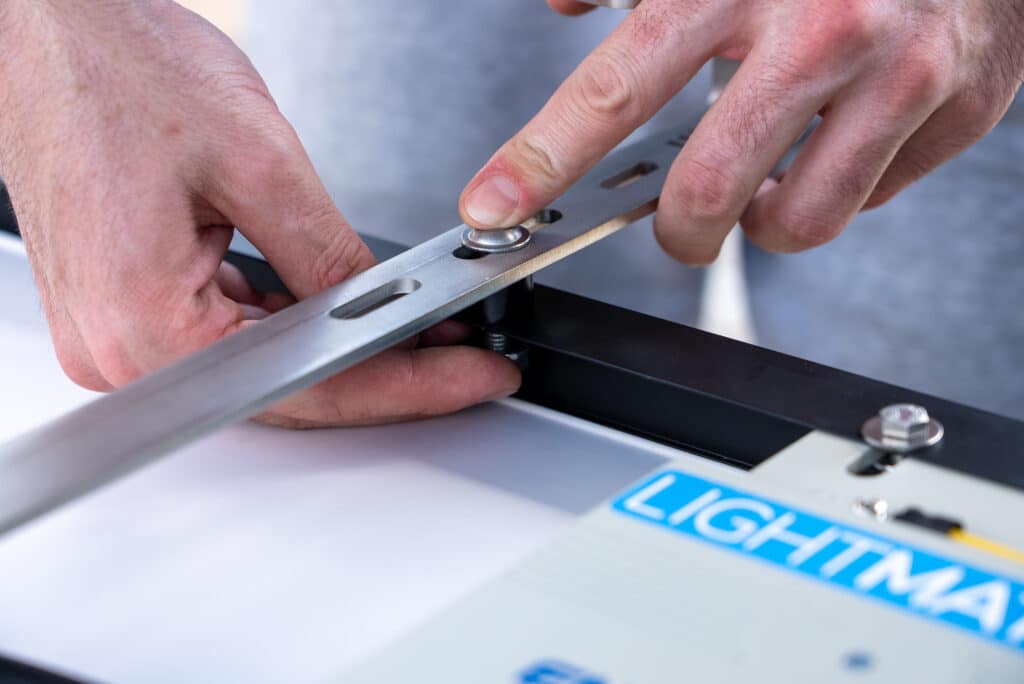

…y pasa el tornillo adecuado a través del agujero y el separador.

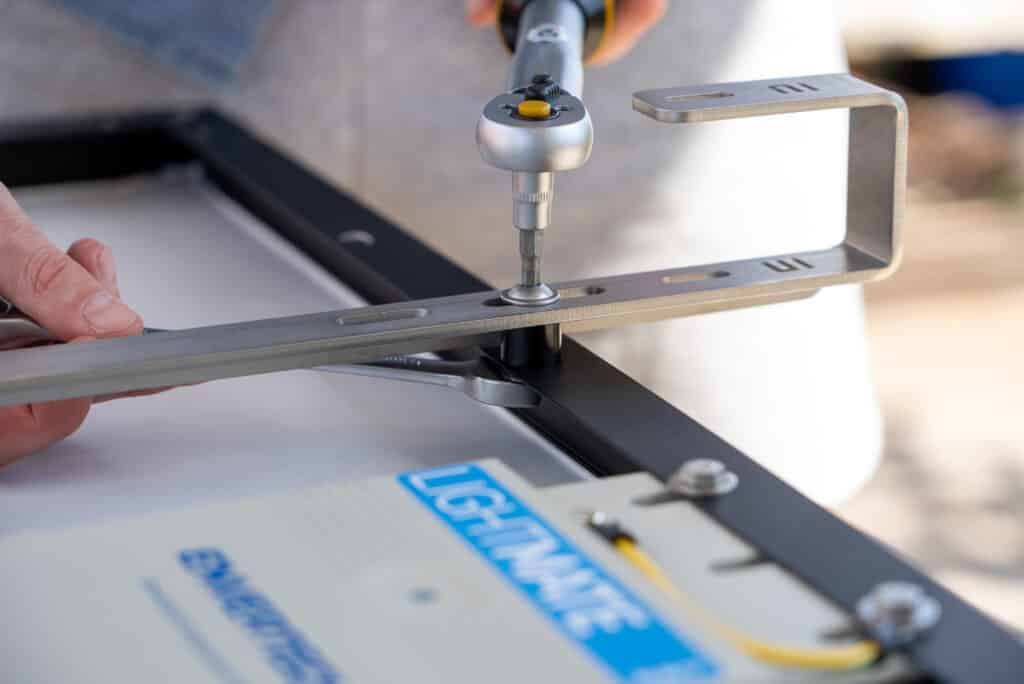

Por favor, fija los ganchos al panel con los tornillos y las tuercas de seguridad. Presta atención al torque correcto (según las instrucciones) mientras lo haces.
![](https://www.eet.energy/app/uploads/2024/02/10-1024x684.jpg)
![](https://www.eet.energy/app/uploads/2024/02/11-1024x684.jpg)
![](https://www.eet.energy/app/uploads/2024/02/12-1024x684.jpg)

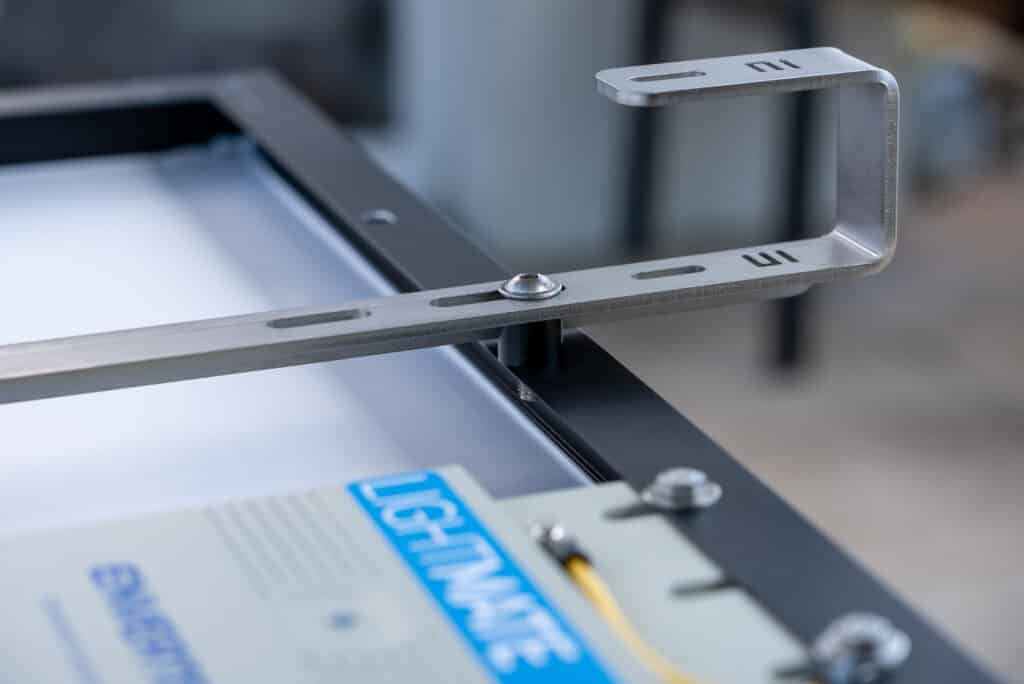

¡Excelente!

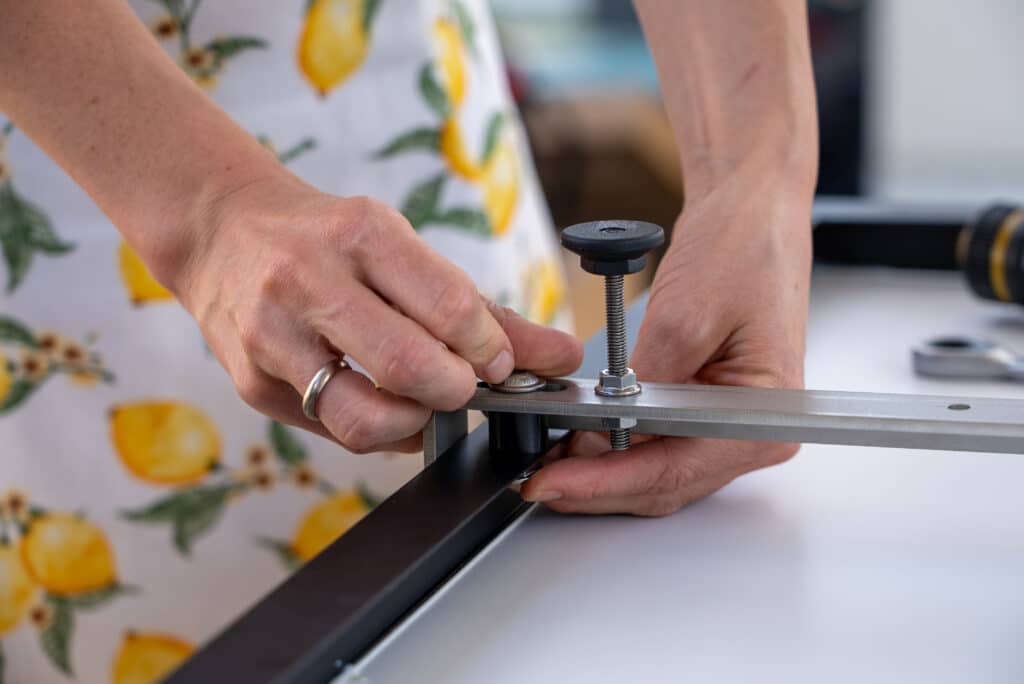

Ahora repite todo el proceso en la parte inferior del gancho. Coloca el separador y el tornillo…

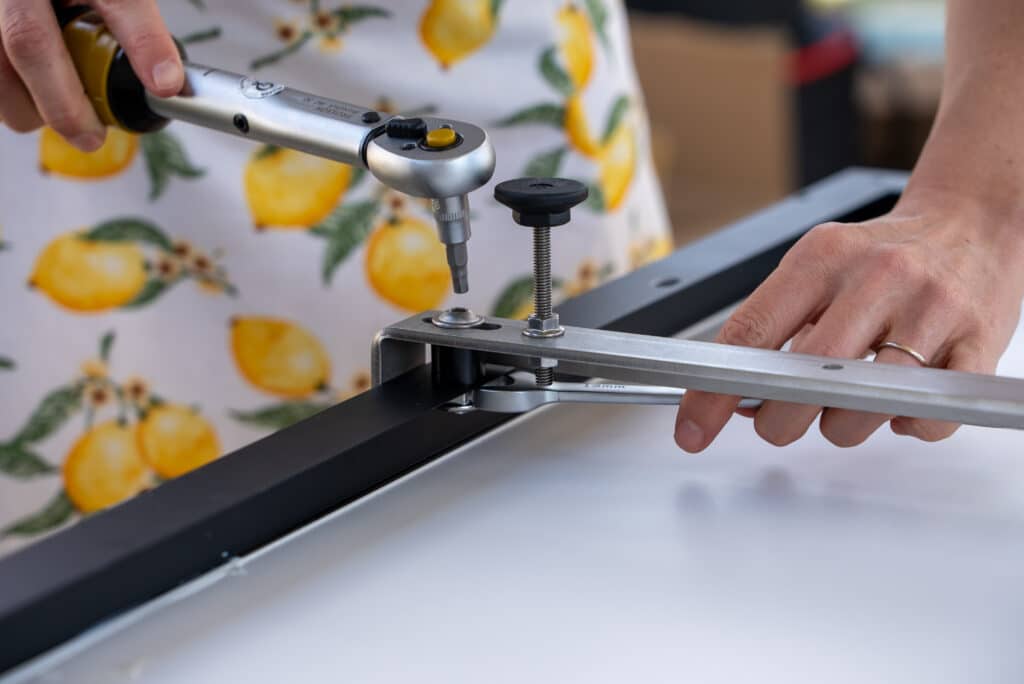

…y luego fija cuidadosamente. También presta atención al torque correcto (según las instrucciones).
![](https://www.eet.energy/app/uploads/2024/02/13-1024x684.jpg)
![](https://www.eet.energy/app/uploads/2024/02/14-1024x684.jpg)
![](https://www.eet.energy/app/uploads/2024/02/15-1024x684.jpg)

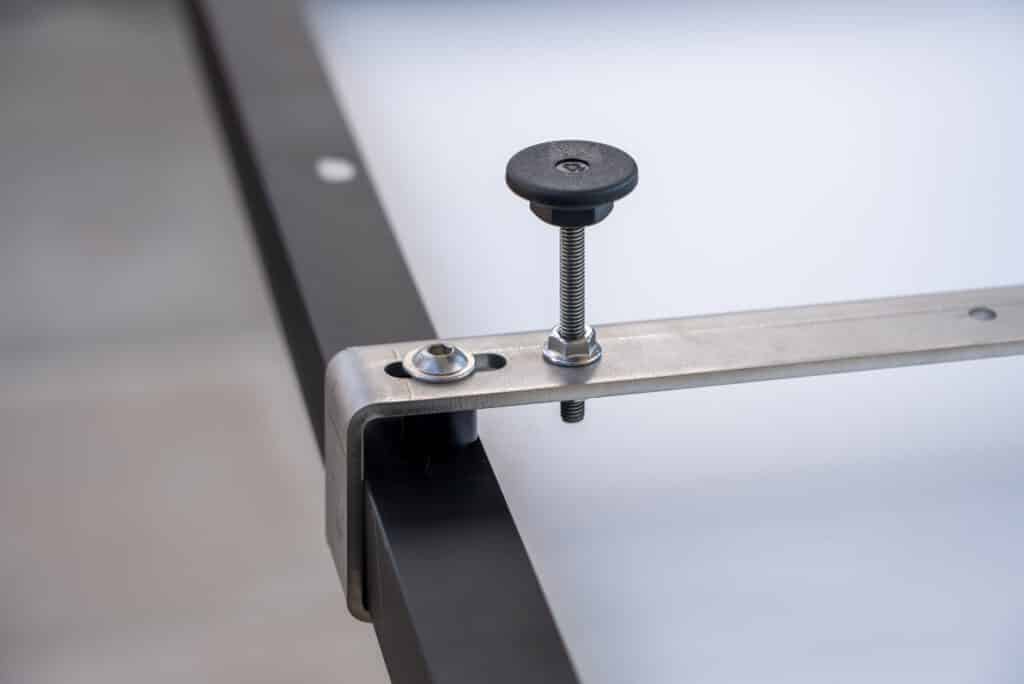

Así es como debería verse todo al final.
Si tienes un pasamanos cuadrado, ahora puedes pegar las tiras de goma como protección contra rasguños.

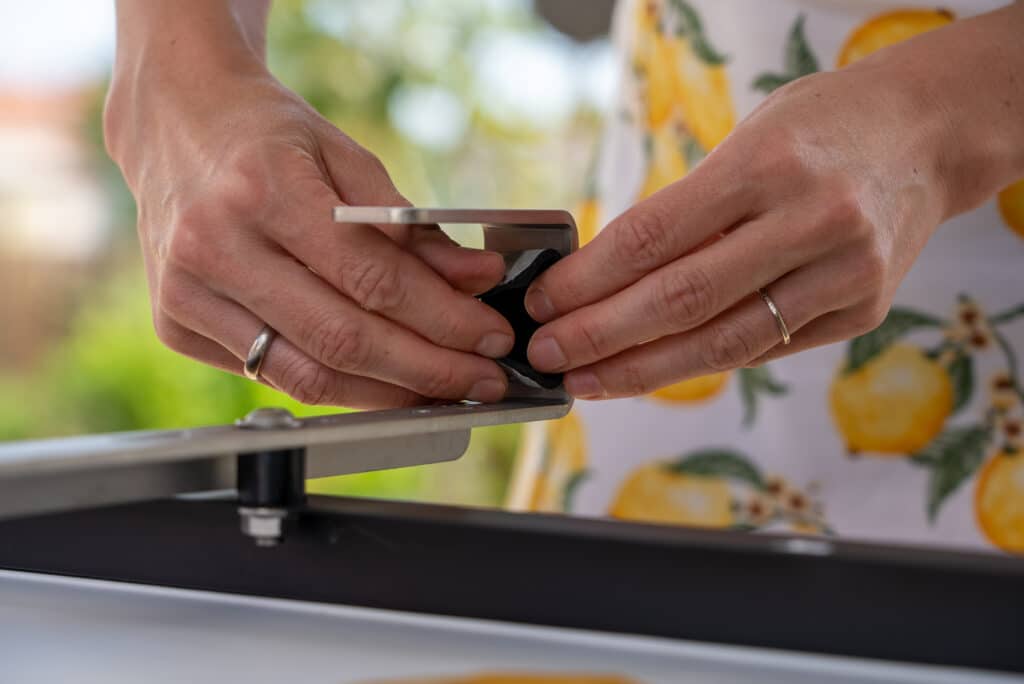

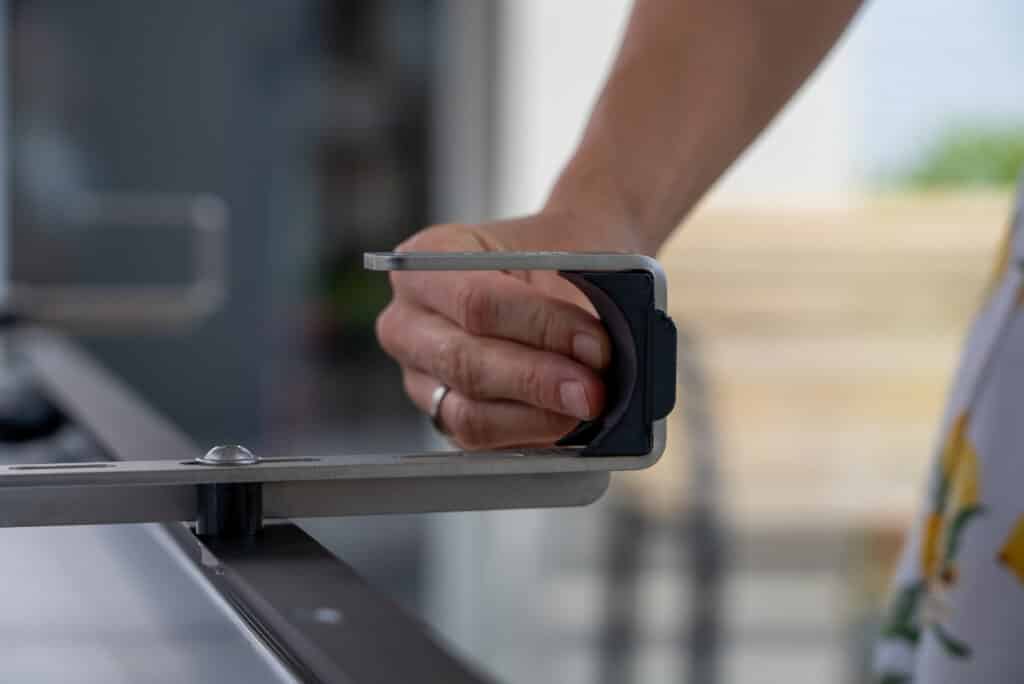

Si tienes un pasamanos redondo, puedes colocar los insertos de plástico en tu gancho.
![](https://www.eet.energy/app/uploads/2024/02/16-1024x684.jpg)
![](https://www.eet.energy/app/uploads/2024/02/17-1024x684.jpg)
![](https://www.eet.energy/app/uploads/2024/02/18-1024x684.jpg)

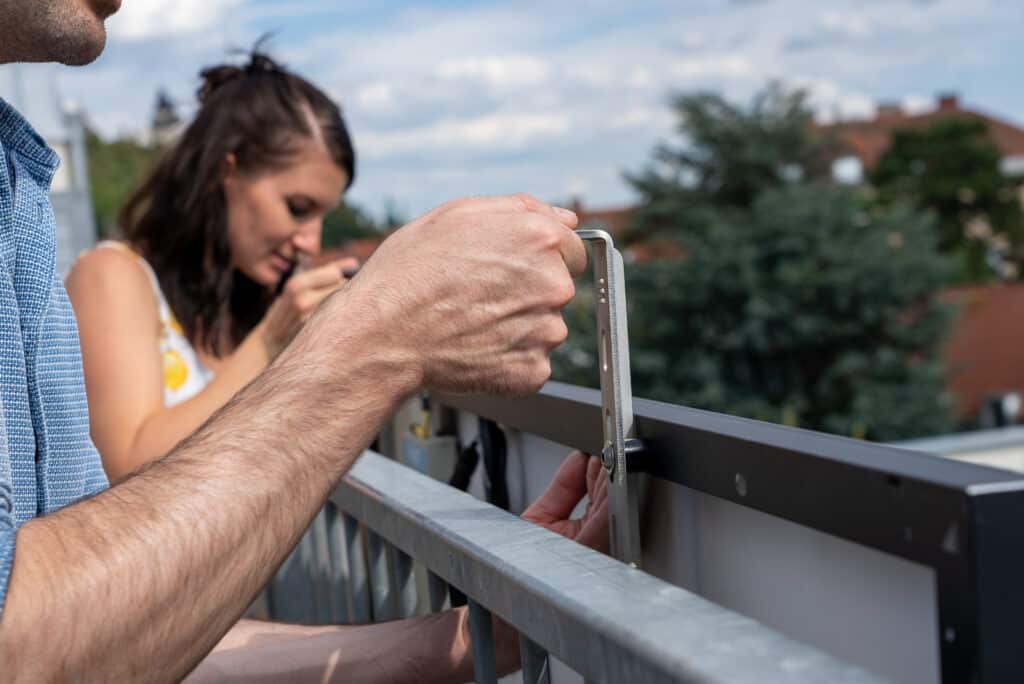

Ahora cuelga los dos ganchos junto con el panel en la barandilla. ¡Por favor, pide ayuda para hacerlo!
Baja el panel cuidadosamente…

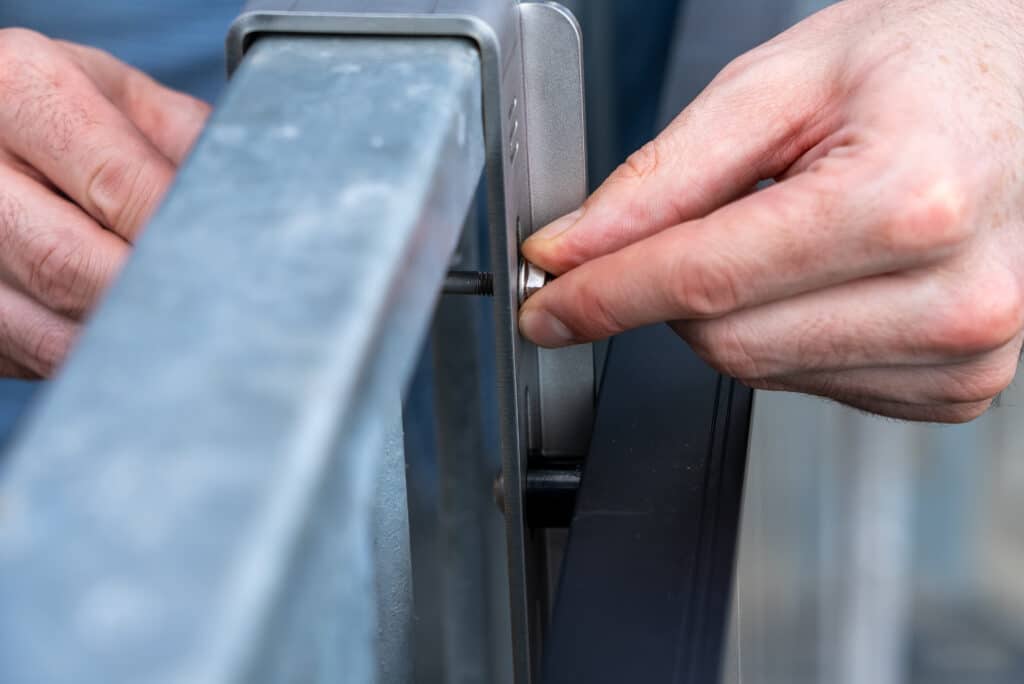

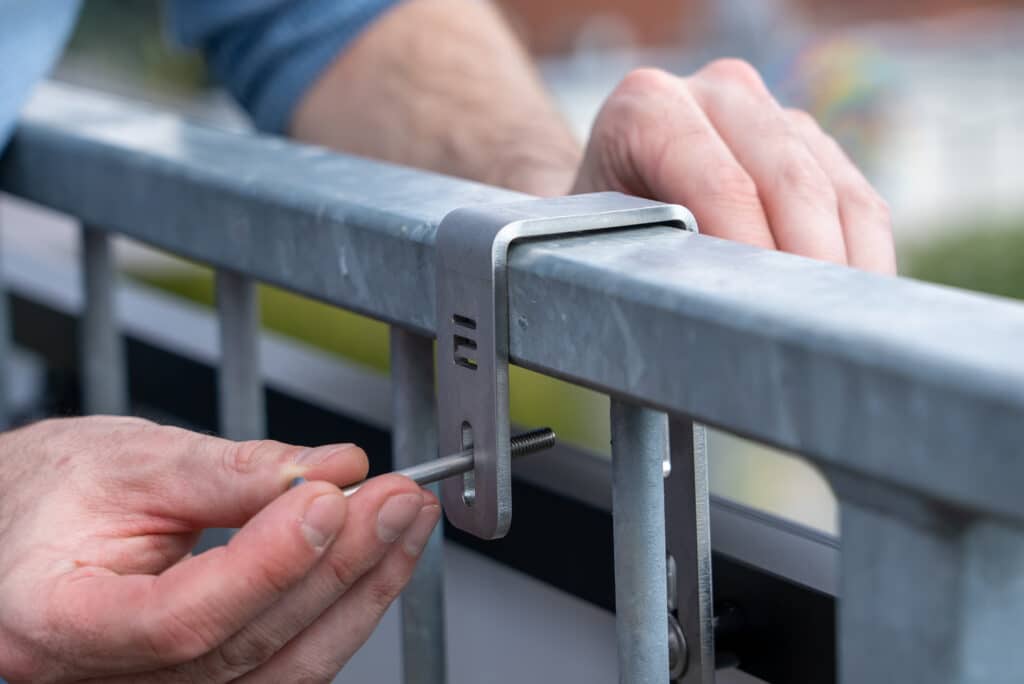

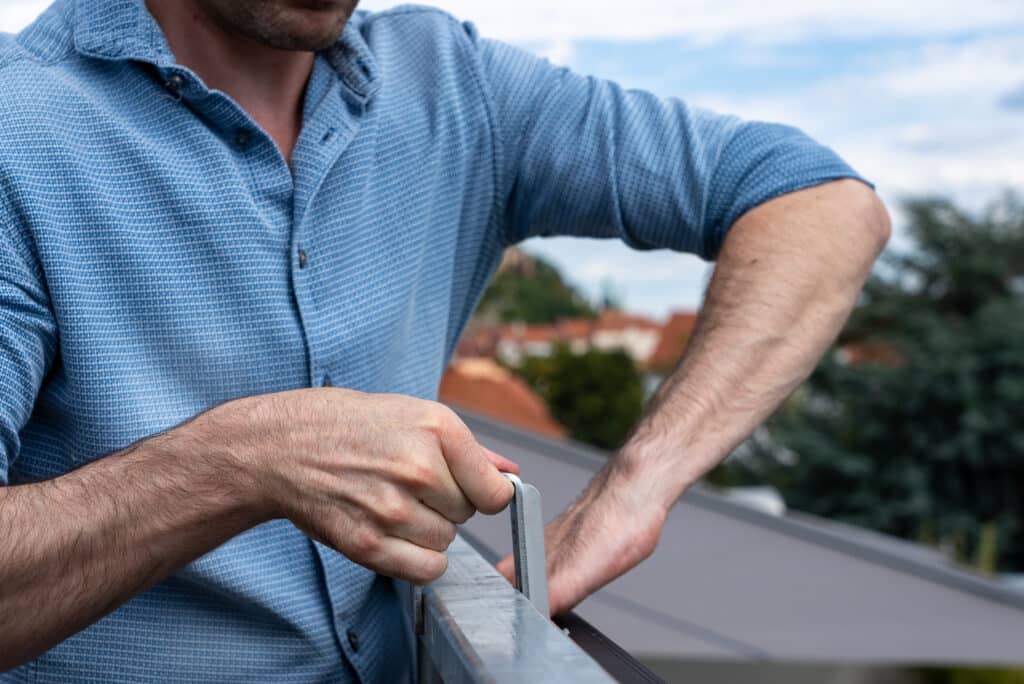

…luego inserta los tornillos largos debajo del
pasamanos…
![](https://www.eet.energy/app/uploads/2024/02/19-1024x684.jpg)
![](https://www.eet.energy/app/uploads/2024/02/20-1024x684.jpg)
![](https://www.eet.energy/app/uploads/2024/02/21-1024x684.jpg)
…y aprieta firmemente sin doblar los ganchos.

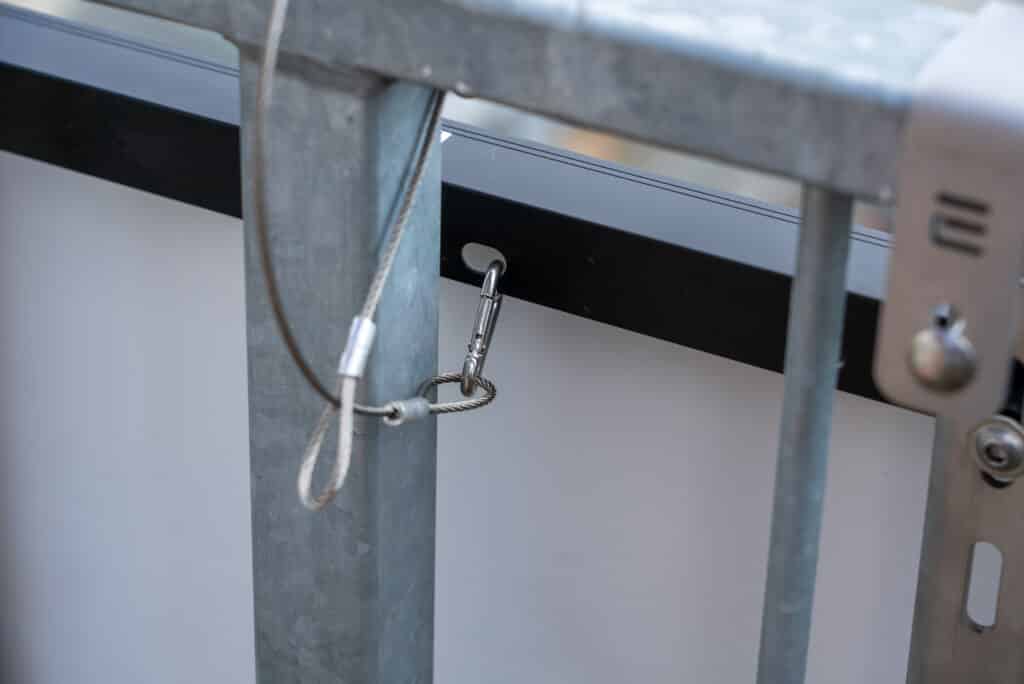

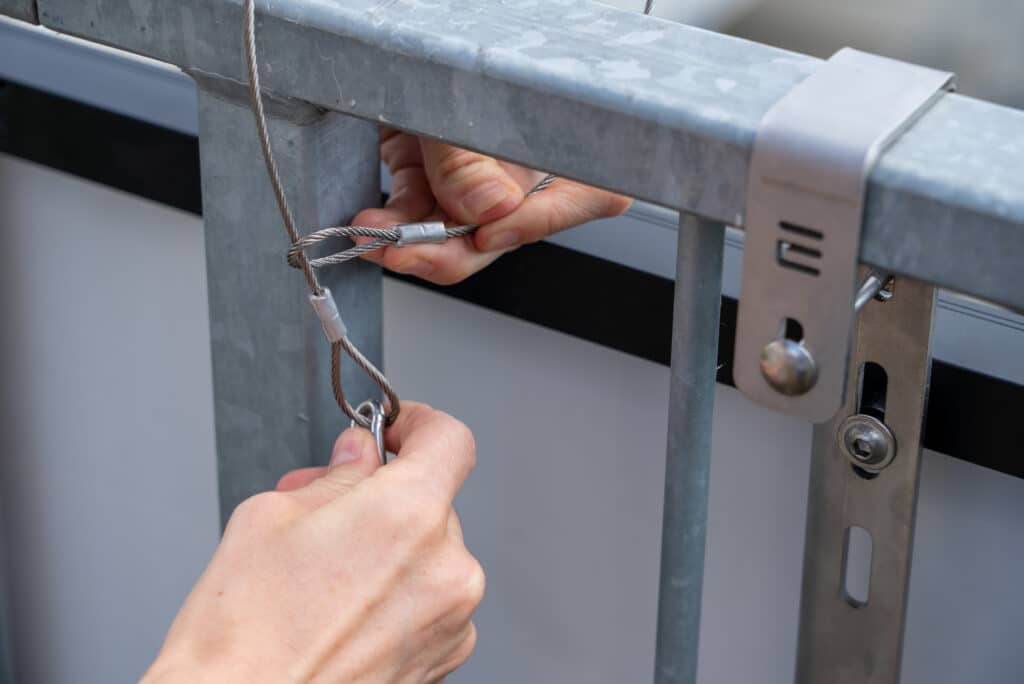

Ahora asegura el cable de seguridad suministrado con un mosquetón en el centro del pasamanos y en el panel.
Asegúrate de que el cierre del mosquetón no esté apuntando hacia el marco del módulo mientras lo haces.
![](https://www.eet.energy/app/uploads/2024/02/22-1024x684.jpg)
![](https://www.eet.energy/app/uploads/2024/02/23-1024x684.jpg)
![](https://www.eet.energy/app/uploads/2024/02/24-1024x684.jpg)

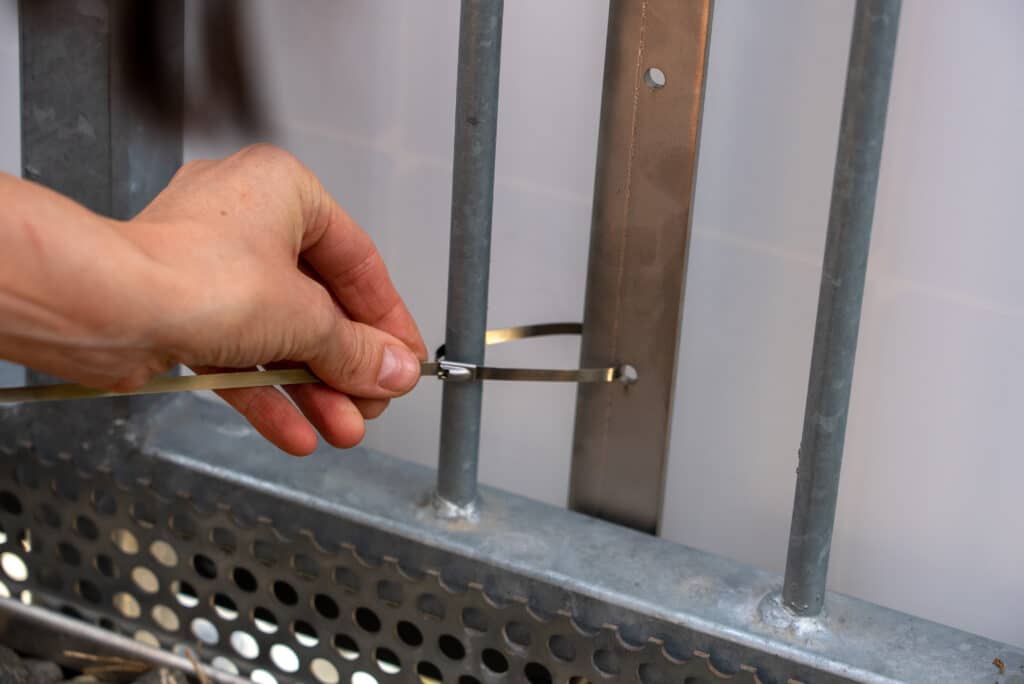

Ahora puedes pasar los sujetacables alrededor del extremo inferior de los ganchos para balcones. Ajusta los sujetacables firmemente para que el panel no pueda oscilar.

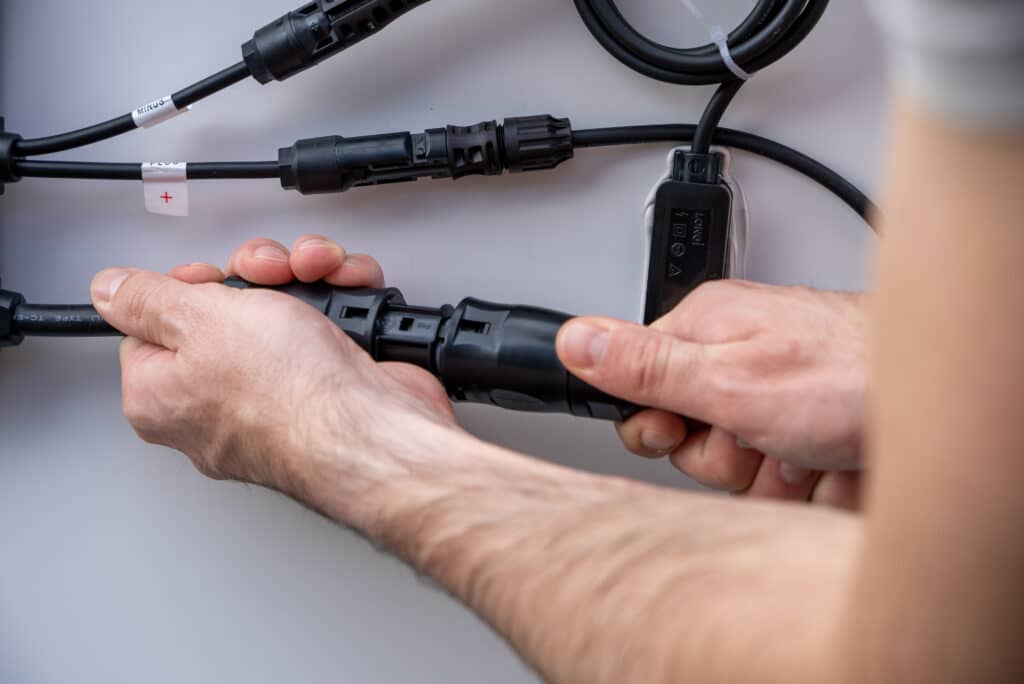

Si has elegido LightMate+, ahora puede conectar los dos inversores juntos.

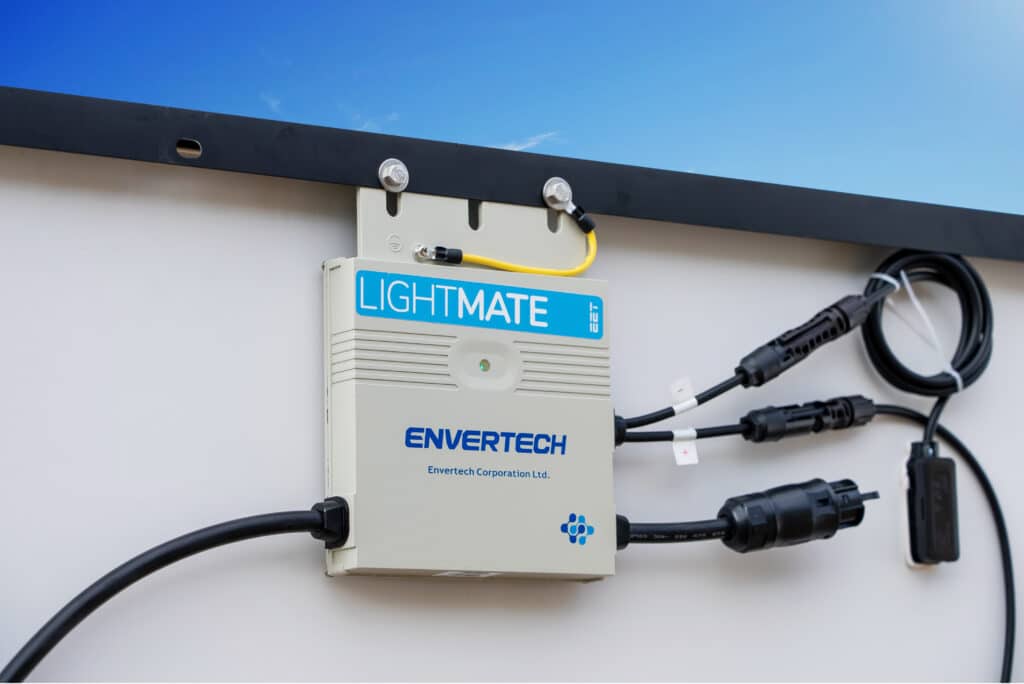

El inversor ya está fijado al panel por nosotros.
![](https://www.eet.energy/app/uploads/2024/02/25-1024x684.jpg)
![](https://www.eet.energy/app/uploads/2024/02/26-1024x684.jpg)
![](https://www.eet.energy/app/uploads/2024/02/28-1024x684.jpg)

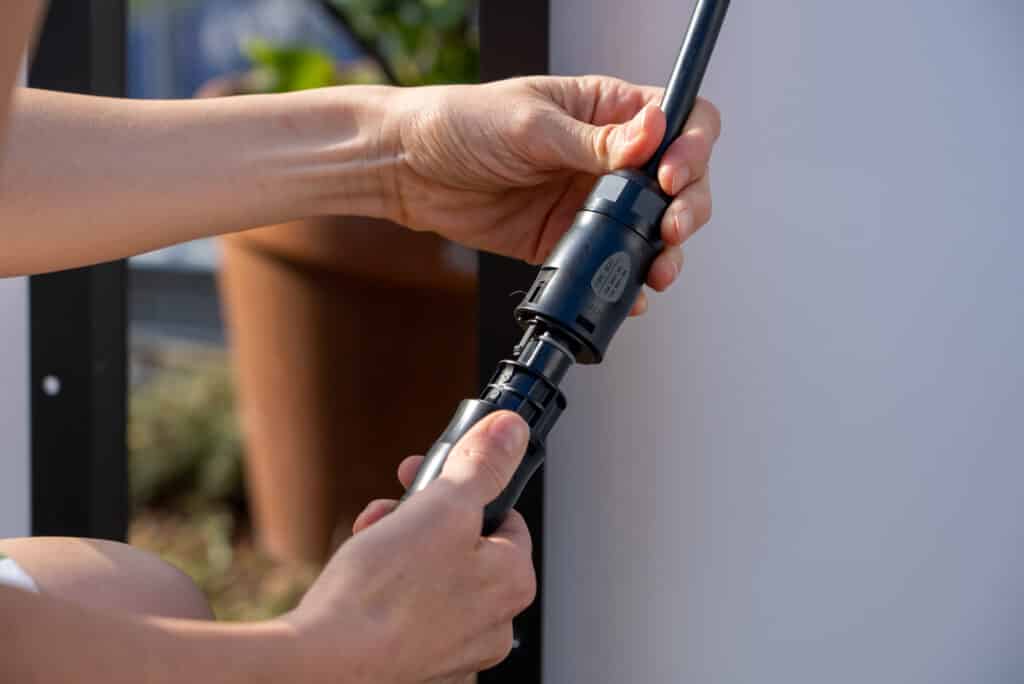

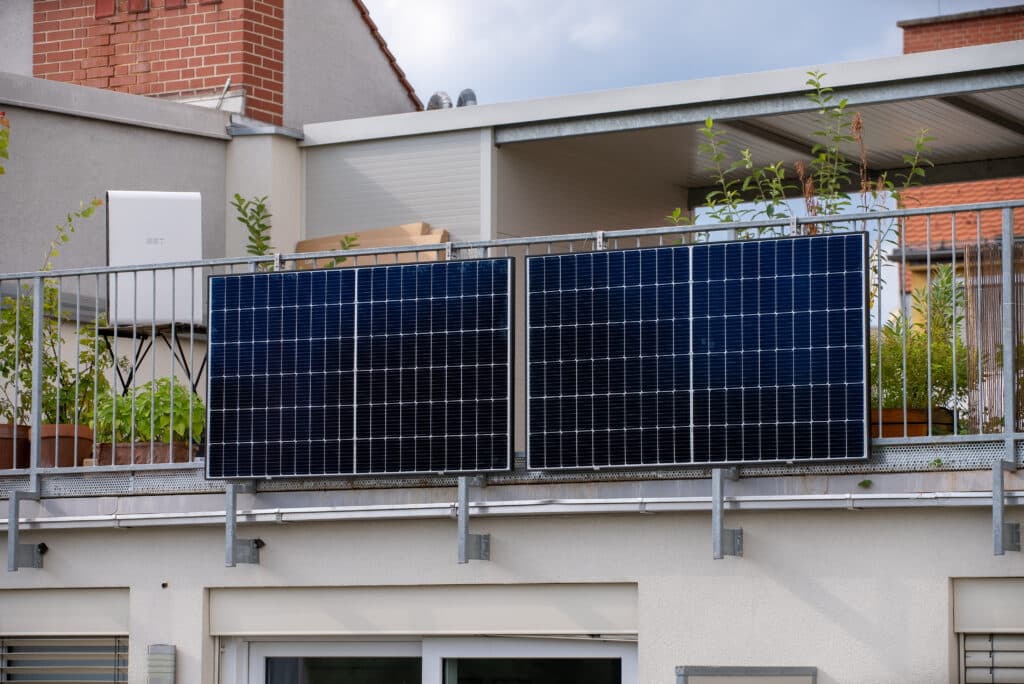

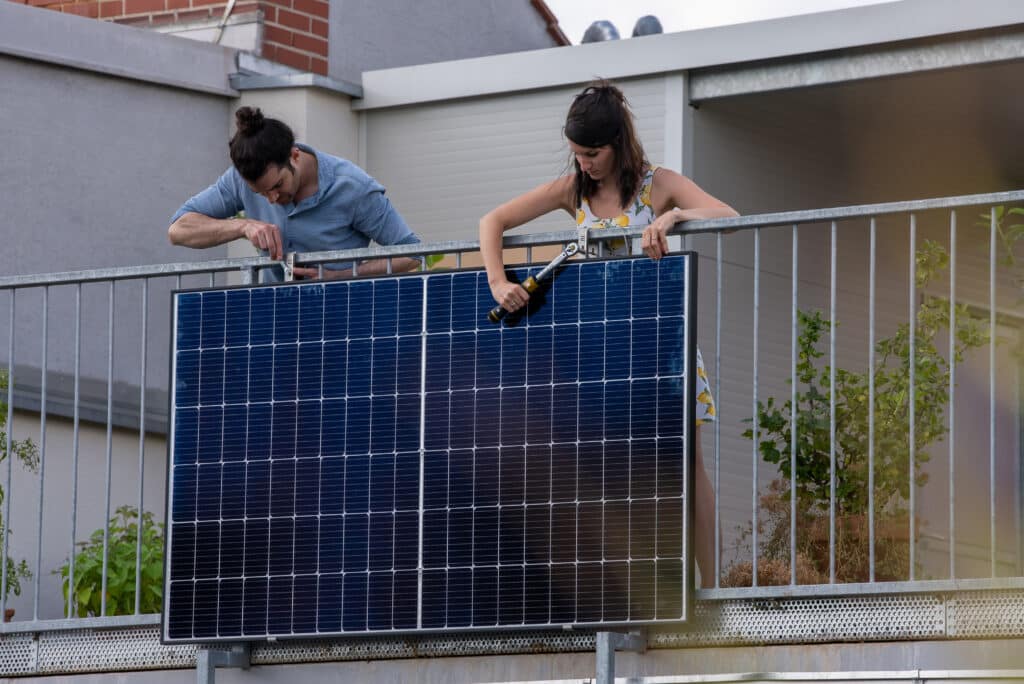

Entonces, el sistema se conecta a tu toma de corriente a través de un cable de alimentación.
Ahora puedes revisar nuevamente todos los tornillos y apretarlos más fuerte si es necesario…
…¡y después disfruta de tu propia energía verde generada!
ASÍ INSTALAS LIGHTMATE - NUESTRO VIDEOTUTORIAL
![YouTube](https://www.eet.energy/app/cache/borlabs-cookie/StQfV0hNmOY_maxresdefault.jpg)
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
La información más importante sobre la inyección de un LightMate se puede leer en el LED verde del inversor. Puedes encontrar lo que significa el parpadeo del LED en el manual. Alternativamente, puedes obtener un medidor de energía y simplemente leer el flujo de energía.
Puedes utilizar varios LightMates, ya que en España no existe ningún límite de potencia ni ningún tipo de limitación en la normativa actual. Sin embargo, es importante destacar que una instalación con una potencia inferior a 800 vatios facilita algunos aspectos relacionados con el registro y la instalación del kit.
Con el LightMate se incluye un panel estándar. No son necesarios más paneles para un funcionamiento óptimo. Aunque el doble de paneles pudiera teóricamente suministrar 860 vatios, no puede conectarlos a un inversor porque éste no puede soportar los 860 vatios de potencia.
Sin embargo, puedes ampliar LightMate con un segundo LightMate.
No hay ningún problema para operar dos sistemas LightMate simultáneamente, puedes conectarlos a una o dos tomas. Para operarlos en una sola toma, necesitas un cable llamado ""LightMate+ BETTERI"" entre el primer LightMate y el segundo LightMate para conectar los inversores. Puede adquirir el cable BETTERI en la tienda de accesorios. El sistema se considera entonces una pequeña planta de energía solar con una potencia de hasta 800 vatios.
El inversor de tu LightMate necesita sincronizarse con la red, esto puede tomar hasta 10 minutos.
Posibles causas
Si tu sistema Lightmate no funciona correctamente en conexión con un dispositivo Shelly, las siguientes razones podrían ser responsables:
- Dispositivo Shelly defectuoso: El dispositivo Shelly podría estar defectuoso y afectar el funcionamiento del sistema.
- Shelly apagado: Si el Shelly está apagado, se interrumpe el suministro de energía y el inversor no puede alimentar.
- Problemas con cables o enchufes: Un problema con un cable o enchufe podría ser la causa.
- Inversor (WR) defectuoso del sistema Lightmate: Existe la posibilidad de que el propio inversor esté defectuoso.
- Problemas de conexión en los módulos solares: También verifica la conexión de los módulos solares en busca de contactos sueltos, daños físicos o rastros de quemaduras.
Opciones para aislar la causa
Para determinar la causa exacta del problema, puedes realizar los siguientes pasos:
- Verificación de los módulos solares: Examina detenidamente las conexiones de los módulos solares. Presta atención a contactos sueltos, daños visibles o signos de sobrecalentamiento.
- Desconexión del dispositivo Shelly: Desconecta el dispositivo Shelly del sistema. Si el sistema Lightmate funciona correctamente después de esto, es probable que el problema esté en el dispositivo Shelly.
- Cambio de enchufe: Conecta los componentes (dispositivo Shelly, sistema Lightmate) a otro enchufe. Si funcionan sin problemas allí, es posible que el enchufe original esté defectuoso.
- Prueba de los sistemas Lightmate individualmente: Si varios sistemas Lightmate están conectados juntos, desconéctalos y conecta cada uno individualmente a la red eléctrica. Verifica si en alguno de los inversores la luz de parpadeo no aparece. Esto podría indicar un inversor defectuoso.
Puedes encontrar más información sobre el Shelly Plug S Plus en el sitio web de Shelly.
Si estos pasos no resuelven el problema, contáctanos en support@eet.energy. Estaremos encantados de ayudarte."
Físicamente, LightMate sólo se alimenta en una fase. Sin embargo, el equilibrado se realiza en las tres fases, por lo que también se ahorran los costes de electricidad de los dispositivos de otras fases de alimentación.
Lamentablemente, no. La aplicación MySolMate funciona solo para SolMate, como indica su nombre.
Tu consumidor, por supuesto, no lo sabe: cada consumidor toma lo que puede. La electricidad generada por LightMate se inyecta en la red eléctrica de la casa a través del enchufe, aplicando una pequeña fluctuación de voltaje del inversor. La tensión es siempre ligeramente más alta que la de la red eléctrica de tu hogar, por lo que nuestra electricidad se empuja hacia tu red eléctrica del hogar (totalmente seguro). Tus consumidores la usarán primero antes de recurrir a la red eléctrica pública. Solo si la potencia generada por el LightMate ya no es suficiente para alimentar a todos los consumidores, la diferencia de potencia será cubierta por la red eléctrica pública. Esta diferencia se registrará como consumo de electricidad en tu hogar en el medidor eléctrico y habrás ahorrado el resto en costos.
¡No! Por motivos de seguridad, LightMate se desconectará automáticamente de la red eléctrica en ese caso. Para contar con un suministro de energía de respaldo durante un corte de electricidad, se requiere un sistema de almacenamiento como SolMate: https://www.eet-solar.es/producto/kit-solmate/
Paso 1: Descargar la aplicación Shelly
Abre la App Store (iOS) o Google Play Store (Android) en tu smartphone.
Busca ""Shelly Cloud"" en la barra de búsqueda de la tienda.
Selecciona la aplicación Shelly Cloud de los resultados de búsqueda.
Instala la aplicación en tu smartphone tocando ""Instalar"" o ""Descargar"".
Paso 2: Conectar el dispositivo Shelly con la aplicación
Abre la aplicación Shelly Cloud en tu smartphone.
Crea una cuenta nueva o inicia sesión si ya tienes una cuenta.
Concede los permisos necesarios que la aplicación solicita para funcionar correctamente.
Paso 3: Agregar el dispositivo Shelly
Toca el símbolo ""+"" o ""Agregar dispositivo"" en la aplicación.
Selecciona el modelo Shelly correspondiente de la lista de dispositivos disponibles.
Sigue las instrucciones en la aplicación para conectar el dispositivo Shelly a tu red WLAN. Deberás tener a mano la contraseña WLAN.
Espera hasta que el dispositivo esté conectado. Esto puede tomar algunos minutos. Una vez establecida la conexión, el dispositivo aparecerá en tu aplicación.
Paso 4: Configurar el dispositivo Shelly
Toca el dispositivo recién agregado en la aplicación para configurarlo.
Ajusta las configuraciones según sea necesario. Puedes cambiar el nombre del dispositivo, configurar automatizaciones o monitorear el consumo, por ejemplo.
Paso 5: Actualización del firmware
Verifica si hay una actualización de firmware disponible para tu dispositivo Shelly. Por lo general, esto se muestra en la aplicación.
Realiza la actualización, si está disponible, para asegurarte de que tu dispositivo esté actualizado.
Notas
Asegúrate de tener una conexión a Internet estable durante la configuración.
En caso de problemas de conexión, verifica la compatibilidad de tu red WLAN con el dispositivo Shelly. Puedes encontrar más información y soporte en la aplicación Shelly Cloud o en el sitio web de Shelly.
